Номер 1, страница 122 - гдз по физике 8 класс учебник Исаченкова, Громыко

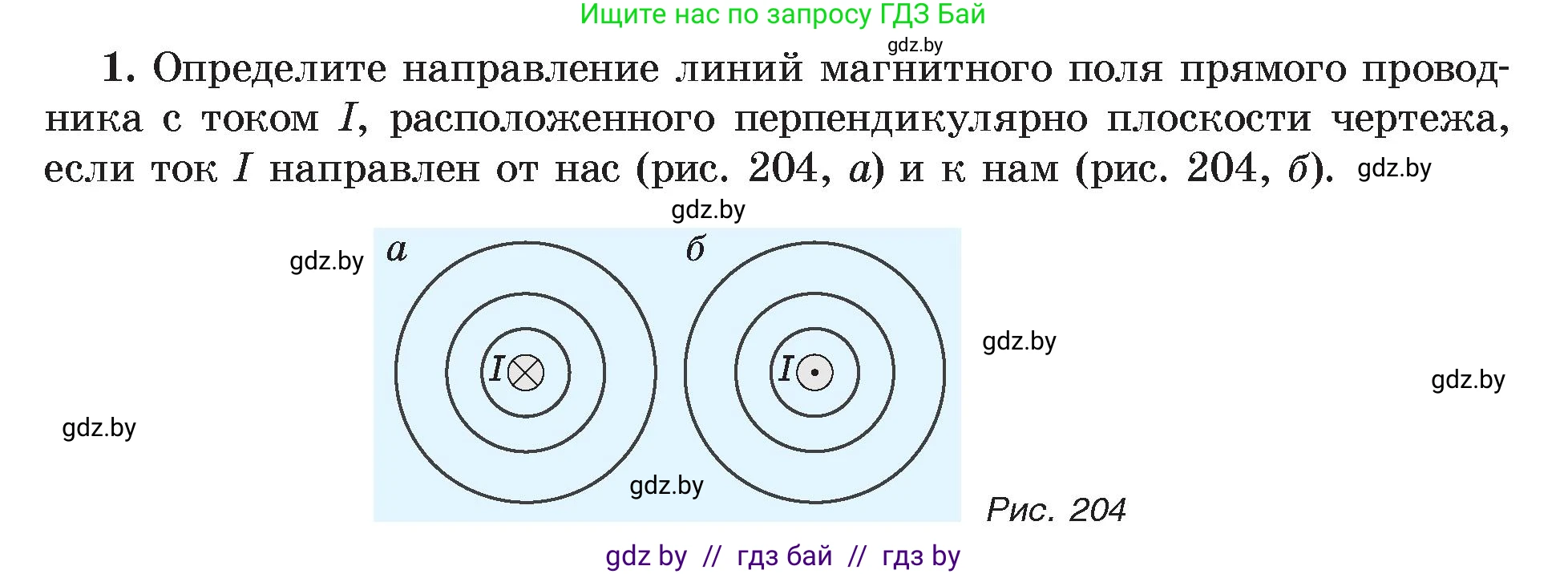

1. Определите направление линий магнитного поля прямого проводника с током $I$, расположенного перпендикулярно плоскости чертежа, если ток $I$ направлен от нас (рис. 204, а) и к нам (рис. 204, б).

Рис. 204

Для определения направления линий магнитного поля, создаваемого прямым проводником с током, используется правило правой руки (или правило буравчика). Правило гласит: если большой палец правой руки направить вдоль проводника по направлению тока $I$, то четыре согнутых пальца, обхватывающие проводник, укажут направление линий магнитного поля.

а

В случае, показанном на рисунке 204, а, ток $I$ направлен от нас, перпендикулярно плоскости чертежа. Это направление условно обозначается знаком ⊗ (символизирует оперение стрелы, удаляющейся от наблюдателя).

Решение

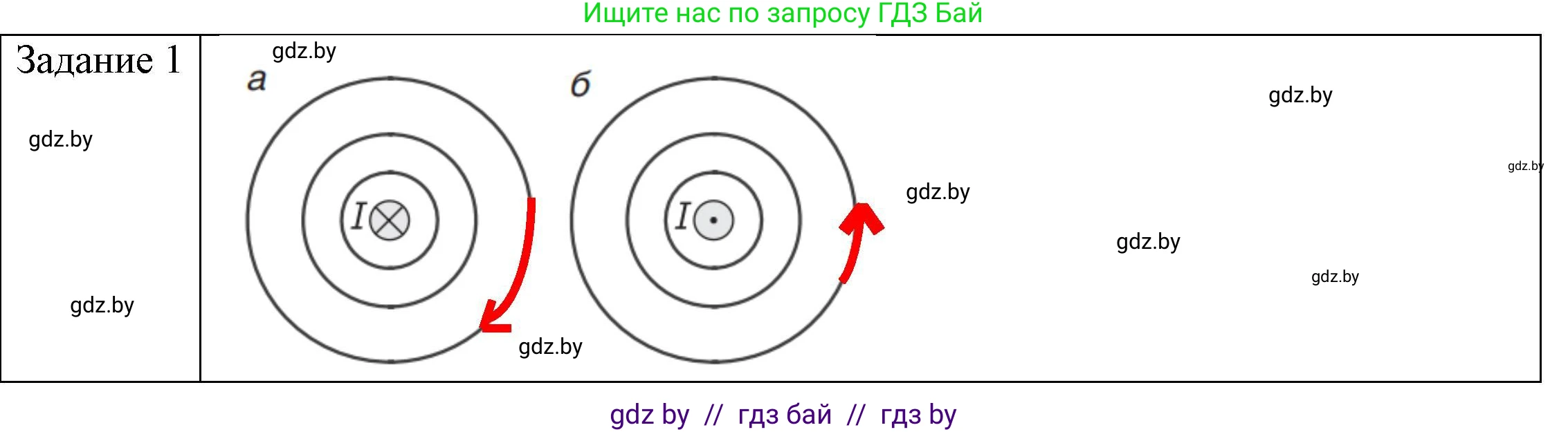

Применим правило правой руки. Направляем большой палец правой руки от себя, вглубь плоскости чертежа, по направлению тока. Согнутые пальцы, обхватывающие проводник, будут указывать направление по часовой стрелке. Следовательно, линии магнитного поля, представляющие собой концентрические окружности с центром на проводнике, направлены по часовой стрелке.

Ответ: линии магнитного поля направлены по часовой стрелке.

б

В случае, показанном на рисунке 204, б, ток $I$ направлен к нам, перпендикулярно плоскости чертежа. Это направление условно обозначается знаком ⊙ (символизирует острие стрелы, летящей на наблюдателя).

Решение

Снова применим правило правой руки. Направляем большой палец правой руки на себя, из плоскости чертежа, по направлению тока. Согнутые пальцы, обхватывающие проводник, будут указывать направление против часовой стрелки. Таким образом, линии магнитного поля направлены против часовой стрелки.

Ответ: линии магнитного поля направлены против часовой стрелки.
